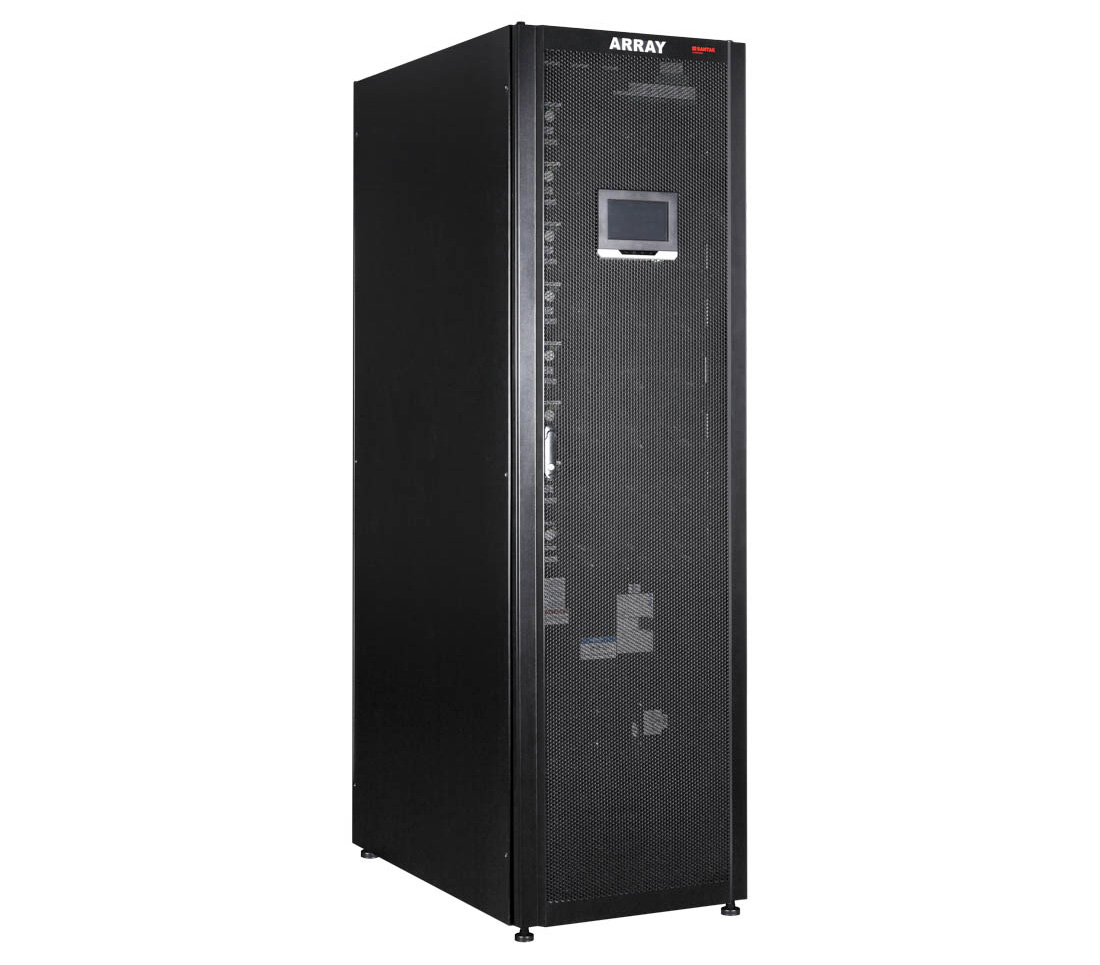

　山特全系列產品——山特ARRAY 3A3 PT 系列模塊化UPS（25kVA～200kVA)

產品性能

山特ARRAY 3A3 PT 系列模塊化UPS（5kVA～200kVA) 是山特新型的三進三出模塊化 UPS，采用全數字化控制技術，為數據中心機房提供安全、可靠、穩定、環保的不間斷電源，與山特的PPM 精密配電柜和 ARRAY 系列服務器機柜的組合，為客戶提供一體化、一站式的基礎電源解決方案。

單模塊容量：25kVA
單機柜系統額定容量：200kVA
并機能力：4臺800kVA
電池節數：36-42節靈活可調

采用三電平技術，效率高達 96%
電池無中線設計，節約用戶安裝費用
采用無線并聯技術，降低了單點故障的概率，可靠性的設計
系統等級的并聯冗余，模塊互為備份，可在線熱插拔，提高系統的可用性
采用模塊化設計，易于升級、擴容和維護，降低 MTTR 維護時間，實現零停機檢修時間，提高系統的可用性
在線雙變換技術，適應惡劣電網環境，為負載提供純凈的電力保護
高效模式效率可達 99%，進一步降低 TCO
適應電網環境，輸入市電范圍 214-520V，減少電池充放電次數，延長使用壽命
電池節數 36-42 節靈活配置
ARRAY 3A3 PT 具有優異的電氣性能，能為各種負載提供安全有效的電源保護，綠色環保，元器件符合歐盟 Rosh
智能化電池管理技術，提高電池的使用壽命，電池節數可調，提高電池的利用率，減少電池的浪費，降低環境鉛污染
ARRAY 3A3 PT 采用超大彩色觸摸屏幕，圖形化顯示，直觀易操作，支持中英文界面
便于安裝，可選擇上、下進出線系統 ,75kW 框架可選配電盤、防雷模塊等其它選件
山特豐富的通訊接口和軟件監控解決方案，為用戶提供實時的本地化或遠程的狀態指示和告警提示，構成硬件軟件一體的電源保護方案

山特ARRAY 3A3 PT 系列模塊化UPS（25kVA～200kVA) 產品參數規格表

總概
UPS 輸出容量	25-200 kVA, 1.0 pf
在線雙轉換效率	>96%
ECO 模式效率	>99%
逆變 / 整流拓撲	三電平，高頻 PWM IGBT 調制
并機能力	(max) 4 臺水平擴容
噪音	默認 ( 在線雙轉換 ) < 65dBA
UPS 拓撲	在線雙轉換
UPS 尺寸 ( 寬 x 深 x 高 )	600mm x 1100mm x 2020mm (75kVA 框架)
UPS 尺寸 ( 寬 x 深 x 高 )	608mm x 1010mm x 2050mm (200kVA 框架)
UPS 防護能力	IP20
海拔高度	1000 米內無需降容使用
輸入
輸入配電	3ph + N + PE
額定電壓 ( 可配置 )	220/380, 230/400, 240/415 V
額定輸入頻率	50 or 60 Hz, 用戶可選
頻率接受范圍	40 to 72 Hz
輸入功率因數	0.99
輸入電流THD	<3%
軟啟動能力	支持
電池
電池類型	VRLA、AGM、膠體電池
充電方式	ABM 技術或者持續浮充
電池溫度補償	可選
電池額定電壓 (VRLA)	36-42 節電池可選，默認 40 節
電池冷啟動能力	支持
輸出
輸出配線	3ph + N + PE
額定電壓	220/380, 230/400, 240/415 50/60 Hz
輸出 UTHD	<1.5% (100 % 線性負載 )
輸出 UTHD	<3%(非線性負載)
允許負載功率因數	0.8 超前 ~ 0.8 滯后
逆變器過載 ( 市電模式 )	10 分鐘 125%
	60 秒 150%
	300 毫秒 > 150%
逆變器過載 ( 電池模式 )	10 分鐘 125%
	60 秒 150%
	300 毫秒 > 125%
旁路過載	< 115% 持續運行 , 10ms 1000%
	提醒 : 旁路保險有可能限制過載能力 !
附件
智能卡 ( SNMP 卡，Modbus 卡，干節點卡 )，并機柜，山特電池柜
通訊
通訊插槽	3 個智能卡插槽，可選裝 SNMP 卡，Modbus卡，干節點卡
通訊接口	內置主機和設備型 USB
繼電器輸入接口	5 路可編程輸入和緊急關機接口
軟件	山特Winpower
認證標準
安規	IEC 62040-1
EMC	IEC 62040-2
產品性能	IEC 62040-3
RoHS	EU directive 2011/65/EU
其他	泰爾認證YD/T2165-2010
其他	CQC 節能認證 CQC3108-2011

產品型號	產品描述
3A3 PT 25K UPM Rev B	3A3 PT 25K 功率模塊油浸電容版
3A3 PT 75K Frame with MBS	3A3 PT 75KVA 空機柜，內置手動維護開關
3A3 PT 125K Frame with MBS	3A3 PT 125KVA 空機柜，內置手動維護開關
3A3 PT 200K Frame with MBS	3A3 PT 200KVA 空機柜，內置手動維護開關
3A3 PT-25(75)-STD	3A3 PT 75KVA 機柜+1個25KVA功率模塊
3A3 PT-50(75)-STD	3A3 PT 75KVA 機柜+2個25KVA功率模塊
3A3 PT-75(75)-STD	3A3 PT 75KVA 機柜+3個25KVA功率模塊
3A3 PT-25(125)-MBS	3A3 PT 125KVA 機柜+1個25KVA功率模塊
3A3 PT-50(125)-MBS	3A3 PT 125KVA 機柜+2個25KVA功率模塊
3A3 PT-75(125)-MBS	3A3 PT 125KVA 機柜+3個25KVA功率模塊
3A3 PT-100(125)-MBS	3A3 PT 125KVA 機柜+4個25KVA功率模塊
3A3 PT-125(125)-MBS	3A3 PT 125KVA 機柜+5個25KVA功率模塊
3A3 PT-25(200)-MBS	3A3 PT 200KVA 機柜+1個25KVA功率模塊
3A3 PT-50(200)-MBS	3A3 PT 200KVA 機柜+2個25KVA功率模塊
3A3 PT-75(200)-MBS	3A3 PT 200KVA 機柜+3個25KVA功率模塊
3A3 PT-100(200)-MBS	3A3 PT 200KVA 機柜+4個25KVA功率模塊
3A3 PT-125(200)-MBS	3A3 PT 200KVA 機柜+5個25KVA功率模塊
3A3 PT-150(200)-MBS	3A3 PT 200KVA 機柜+6個25KVA功率模塊
3A3 PT-175(200)-MBS	3A3 PT 200KVA 機柜+7個25KVA功率模塊
3A3 PT-200(200)-MBS	3A3 PT 200KVA 機柜+8個25KVA功率模塊

產品型號	產品描述	尺寸（mm）			凈重量（kg）
產品型號	產品描述	高度	深度	寬度	凈重量（kg）
3A3 PT 25K UPM Rev B	3A3 PT 25K 功率模塊油浸電容版	130	595	439	27.5
3A3 PT 75K Frame with MBS	3A3 PT 75KVA 空機柜，內置手動維護開關	2020	1100	600	262
3A3 PT 125K Frame with MBS	3A3 PT 125KVA 空機柜，內置手動維護開關	2020	1100	600	318.5
3A3 PT 200K Frame with MBS	3A3 PT 200KVA 空機柜，內置手動維護開關	2050	1013	603	368
